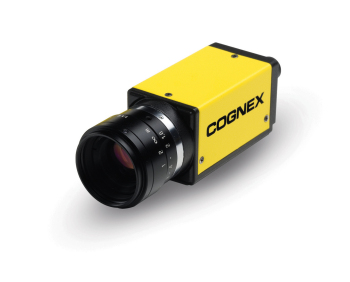

In-Sight Micro, system wizyjny

In-sight Micro

Najnowsze system wizyjne o bardzo dużych możliwościach zastosowania. Niewielkie wymiary (30 mm x 30 mm x 60 mm) sprawiają, że system można zamocować na każdej pracującej maszynie. Mimo niewielkich wymiarów system posiada wiele narzędzi wizyjnych, które umożliwiają zastosowanie go w każdej aplikacji. Specjalnie napisane oprogramowanie EasyBulider zaprogramowanie sytemu do każdej aplikacji. Stosowanie tego oprogramowania EasyBuilder umożliwia m.in.:

Sprawdzanie poprawności
Identyfikacja i sprawdzanie parametrów komponentów
Kontrola poprawności i kompletności montażu
Odczyt i weryfikacja kodów (również znakowanie bezpośrednie DPM)
Sterowanie pracą robotów
Kontrola montażu

In-Sight Micro
Model:		1020	1050	1100	1110	1400	1410	1403	1413
Pamięć	Pamięć robocza	64MB	64 MB	64MB	64MB	64MB	64MB	64MB	64MB
Kamera	Rozdzielczość	640 x 480	640 x 480	640 x 480		640 x 480	640 x 480	1600 x 1200
	Rozmiar czujnika CCD	1/3’’	1/3’’	1/3’’		1/3’’	1/3’’	1/1.8”
	Kolorowa	Nie	Nie	Nie		Nie	Nie	Nie
	Szybkość odczytu (klatek na sekundę)	60fps	60fps	60fps		60fps	60fps	14fps
	Poziom ochrony	IP51	IP51	IP51		IP51	IP51	IP51
Wyświetlanie obrazu	Ekran VisionView	Tak	Tak	Tak		Tak	Tak	Tak
Wyświetlanie obrazu	PC	Tak	Tak	Tak		Tak	Tak	Tak
I/O	Wyzwalanie/liczba wyjść High-speed	Tak/2	Tak/2	Tak/2		Tak/2	Tak/2	Tak/2
	Wejścia dyskretne	Tak	Tak	Tak		Tak	Tak	Tak
	Wyjścia dyskretne	Tak	Tak	Tak		Tak	Tak	Tak
Komunikacja	Ethernet, 10/100 Base T MIDI-X	Tak	Tak	Tak		Tak	Tak	Tak
Narzędzia aplikacyjne	In-Sight explorer 4.1.0/PC	Tak	Tak	Tak		Tak	Tak	Tak
Mocowanie obiektywu	C lub CS	C/CS	C/CS	C/CS		C/CS	C/CS	C/CS
Narzędzia wizyjne	PatMax (dostępny opcjonalnie)	Tak	Tak	Tak		Tak	Tak	Tak
	PatFind	Tak	Tak	Tak		Tak	Tak	Tak
	Odczyt kodów 1D i pomiary jakości	Tak	Tak	Tak		Tak	Tak	Tak
	Czytanie kodów 2D i pomiary jakości	Tak	Tak	Tak		Tak	Tak	Tak
	IDMax (odczyt danych oraz kodów QR 2D)	Tak	Tak	Tak		Tak	Tak	Tak
	Edge	Tak	Tak	Tak		Tak	Tak	Tak
	Blob	Tak	Tak	Tak		Tak	Tak	Tak
	Histogram	Tak	Tak	Tak		Tak	Tak	Tak
	Image Processing	Tak	Tak	Tak		Tak	Tak	Tak
	OCV/OCR	Tak	Tak	Tak		Tak	Tak	Tak
	Narzędzia kolorów	Nie	Tak	Nie		Nie	Nie	Nie
Zapotrzebowanie energii	Napięcie	24VDC +/- 10%	24VDC +/- 10%	24VDC +/- 10%		24VDC +/- 10%	24VDC +/- 10%	24VDC +/- 10%
Zapotrzebowanie energii	Prąd maksymalny (bez oświetlenia)	350mA	350mA	350mA		350mA	350mA	350mA
Max. Temperatura pracy	Kamery	45ºC	45ºC	45ºC		45ºC	45ºC	45ºC
Certyfikaty	CE, FCC, TUV SUD NRTL, RoHS	Tak	Tak	Tak		Tak	Tak	Tak
